Polski producent z innowacją w płynnej głębokości kotwienia
Jeszcze w tym roku czeka nas rewolucja w ofercie opaskowych kotew mechanicznych w stali nierdzewnej. A to za sprawą firmy Rawlplug, która szykuje się do wprowadzenia swojego flagowego zamocowania z płynną głębokością kotwienia w Opcji 7 ETA. W tej kategorii produktowej będzie to pierwsza taka propozycja, która rozszerzy możliwości projektowe i montażowe. Sprawdź, co to w praktyce oznacza dla użytkowników.

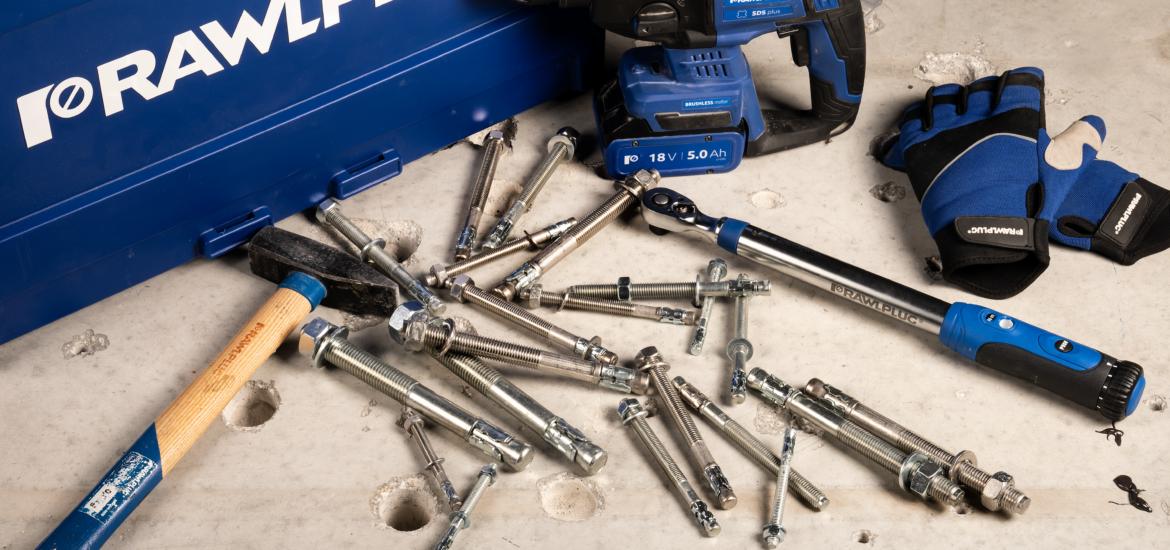

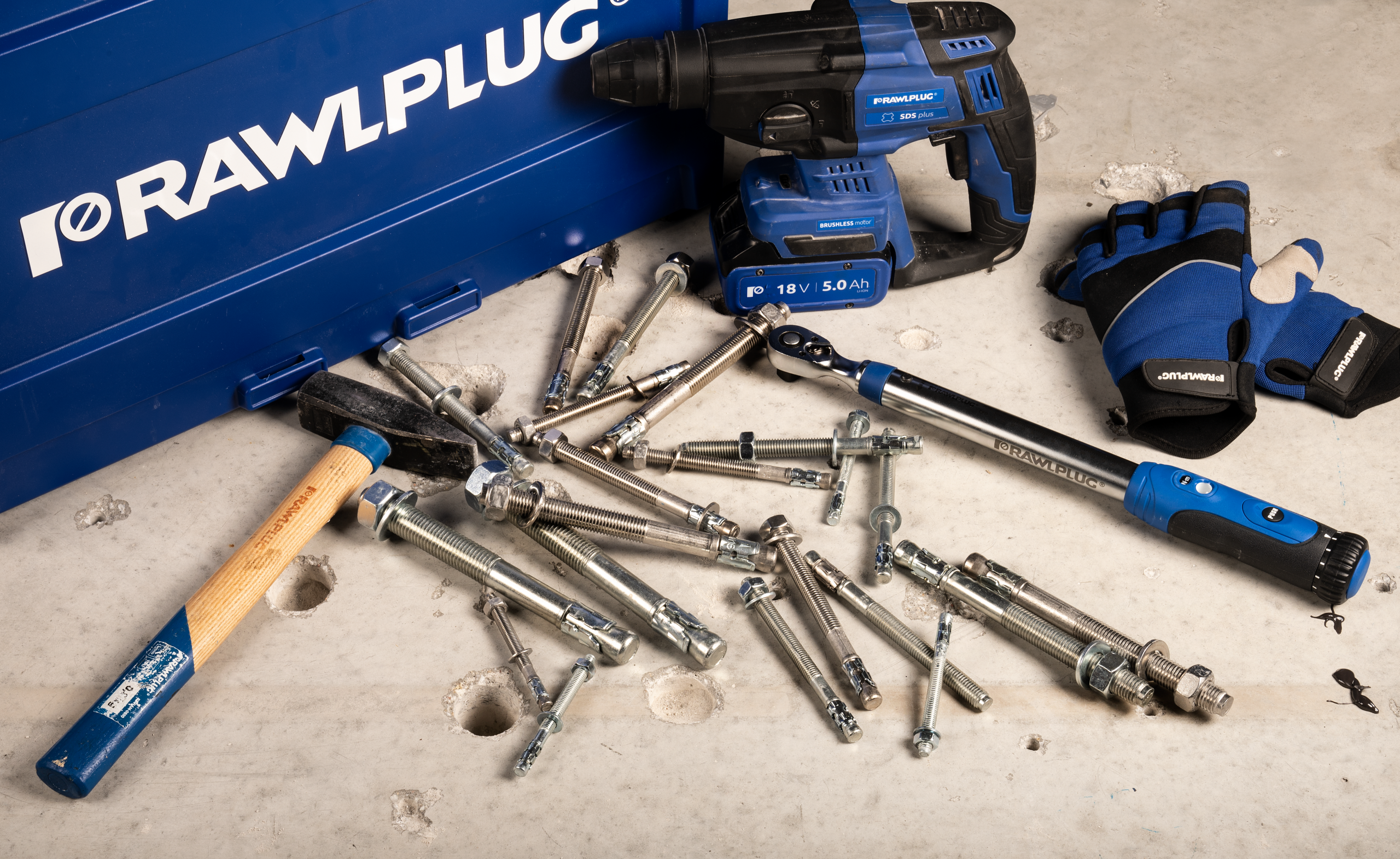

Wprowadzone jakiś czas temu na rynek kotwy opaskowe III generacji od Rawlplug to dwa rozwiązania, czyli R-HPTIII oraz R-XPTIII, dostępne m.in. w wersji w stali nierdzewnej. Zostały zaprojektowane z myślą o połączeniu wysokiej nośności, bezpieczeństwa i prostoty montażu z większą elastycznością doboru zamocowania, ale każda z nich odpowiada na nieco inne potrzeby projektowe i wykonawcze.
Podłoża, w których mogą być stosowane kotwy opaskowe Rawlplug to: beton zbrojony i niezbrojony, beton niezarysowany C20/C25 – C50/C60, kamień naturalny (po przeprowadzeniu testów) oraz w przypadku kotwy R-HPTIII również beton zarysowany C20/C25-C50/C60. Typowe aplikacje dla tych kotew to m.in. elewacje wentylowane, drogi i mosty, konstrukcje stalowe, ogrodzenia, tunele drogowe czy szyby windowe.
R-HPTIII posiada regulowaną głębokość kotwienia zgodnie z Opcją 1 ETA, natomiast R-XPTIII wprowadza płynną głębokość kotwienia zgodnie z Opcją 7 ETA. Opcje określają przede wszystkim zakres warunków, w których dane rozwiązanie może być stosowane zgodnie z ETA.
R-HPTIII – sprawdzona konstrukcja i elastyczność montażu
R-HPTIII to kotwa przeznaczona do wymagających zamocowań konstrukcyjnych, dostępna w wersji ze stali nierdzewnej A4 oraz z powłoką cynkową.
Do najważniejszych cech R-HPTIII należą:
- Płynna głębokość kotwienia Opcji 1 ETA – daje projektantowi większą swobodę w doborze głębokości osadzenia i pozwala lepiej dopasować zamocowanie do rzeczywistych warunków projektowych.
- Niezawodna i prosta instalacja – brak konieczności czyszczenia otworu upraszcza montaż i ogranicza liczbę czynności wykonywanych na budowie.
- Zoptymalizowany kształt stożka – zwiększenie kąta natarcia opaski na podłoże przekłada się na efektywniejsze przenoszenie obciążeń i wysoką nośność kotwy w betonie.
- Nowy kształt opaski rozprężnej z dodatkowym pierścieniem – zapewnia skuteczne blokowanie opaski w otworze oraz korzystny rozkład obciążeń.
- Zmniejszone przemieszczenia pod wpływem sił rozciągających – zwiększają stabilność zamocowania pod obciążeniem.
- Opaska rozprężna wykonana ze stali nierdzewnej A4 we wszystkich wersjach kotwy, co zwiększa trwałość elementu odpowiedzialnego za prawidłowe rozprężenie.
- Odporność ogniowa R30–R120 – pozwala stosować kotwę również w aplikacjach, w których wymagane jest zachowanie parametrów zamocowania w warunkach oddziaływania ognia.
- Oznaczenie długości kotwy – ułatwia identyfikację produktu oraz kontrolę właściwego osadzenia podczas montażu.
- Szeroka gama rozmiarów – od M8 do M20, co pozwala dobrać rozwiązanie do różnych obciążeń i zastosowań.
R-XPTIII – jeszcze większa swoboda projektowania
Ta kotwa rozwija rozwiązania zastosowane w R-HPTIII, oferując dodatkowo parametry istotne w najbardziej wymagających zastosowaniach konstrukcyjnych.
Najważniejsze cechy R-XPTIII to:
- Płynna głębokość kotwienia – Opcja 7 ETA – daje projektantowi większą swobodę w doborze głębokości osadzenia i pozwala lepiej dopasować zamocowanie do rzeczywistych warunków projektowych.
- Odporność na korozję Klasa CRC III zgodnie z EN 1993-1-4 dla wersji ze stali nierdzewnej A4 – pozwala stosować kotwę w wymagających środowiskach korozyjnych.
- Możliwość stosowania przy małych odległościach od krawędzi betonu i pomiędzy kotwami – zwiększa swobodę rozmieszczania punktów mocowania, szczególnie w miejscach o ograniczonej przestrzeni.
- Zmniejszone przemieszczenie pod wpływem sił rozciągających – pozwala uzyskać bardziej stabilne zachowanie zamocowania pod obciążeniem.
- Nowy kształt opaski rozprężnej z dodatkowym pierścieniem – zapewnia skuteczne zablokowanie opaski w otworze.
- Szeroki zakres rozmiarów – M8, M10, M12, M16 i M20, a w przypadku wersji A4 dostępność od M8 do M16 oraz szeroki zakres długości.
- 50-letni projektowany okres użytkowania – odpowiada wymaganiom dotyczącym trwałych zamocowań konstrukcyjnych.
Płynna głębokość kotwienia – zalety dla użytkownika
To najważniejsza zmiana w III generacji kotew opaskowych. W przeciwieństwie do tradycyjnych rozwiązań, w których kotwa jest projektowana dla określonej głębokości osadzenia, możliwość regulacji głębokości w zakresie dopuszczonym przez ETA, pozwala lepiej dopasować mocowanie do rzeczywistych warunków aplikacji.
Takie rozwiązanie daje większą swobodę już na etapie projektowania, a jednocześnie ułatwia pracę wykonawcy na budowie. Grubość elementu mocowanego, dostępna głębokość podłoża czy rzeczywiste warunki montażowe nie muszą już w takim stopniu ograniczać wyboru rozwiązania.
